一、 產品概述

    本產品主要使用在特種車輛的迅速出警上。 如消防車、 大型救護車、 防爆警車、 高速公路施救車等。 目前國產消防車都是通過改裝廠對相應底盤改裝制造， 由于各種原因造成執勤車輛不同程度上存在“三漏”現象( 漏電、 漏氣、 漏油)， 造成車輛在停駛狀態下因電瓶虧電而引起啟動困難。 同時， 一些執勤車輛的制動均由“氣”控制， 在泊車一段時間后， 由于管路泄露等原因， 儲氣罐內氣壓下降， 導致這些應急車輛在出發時需要“熱車”。 達不到快速出警的要求。 針對上述現有技術現狀， 為執勤車輛安裝自動分離式充電充氣裝置， 車輛在泊車時， 由自動繞線器提供的 220V 電源通過分離式彈性插頭給裝置供電供氣， 當電瓶充滿、 儲氣罐壓力到達設定值后裝置自動停止工作。 當需要出動車輛時， 駕駛員只需打開啟動鑰匙、 在車輛啟動的同時分離式彈性插頭自動與裝置分離。 當不能自動分離時， 會發出聲光報警， 提醒駕駛員查看故障或手動分離， 從而達到快速出動的要求。

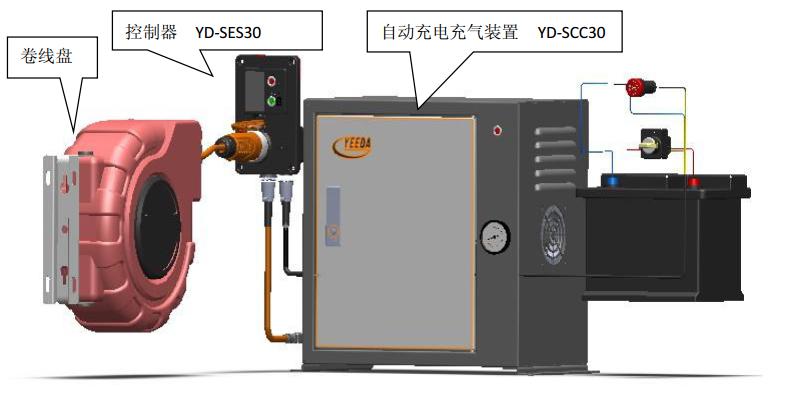

    消防車自動分離式充電充氣裝置主要包括： 自動脫離控制器（供電插頭、 特制電磁鐵、 行程開關、 ） 充電系統（智能充電器、 充電狀態指示燈） 、 充氣系統（智能充電器、 車輛電瓶、 充電狀態指示燈） 、 聲光報警器、 自動繞線器、 受控電源。

二、產品參數
1、自動充電裝置：

自動充電機	智能充電(微電腦控制)，能根據蓄電池的虧電大小程度自動選擇大電流或小 電流來進行補償充電，輸入電壓 AC220V 輸出電壓 DC24V 最大電流 15A。
收卷器（選配）	懸掛于車庫內，電線長度 10M（可自由調節懸掛長度）充電完成后可恢復到 原始位置。
自動脫離控制器(含供電插頭)	啟動車輛后插頭可以迅速脫離車體插座（1S-2S）聲光報警系統發出“嘀” 一 聲，車輛可以迅速起步（如果插頭未在 1S-2S 內脫離車體，聲光報警系統就 會啟動

2、自動充氣裝置：

氣泵	采用超靜音雙缸氣泵功率為580W，充氣速度快（40L/min)最大壓力8Kg
壓力控制開關	可依據不同車輛要求進行設定氣泵起始充氣和結束充氣。


三、主要配置
（一）車輛智能充電裝置:（滿足 GB7956.1-2014 中 5.7.24、5.8.5、5.8.7、5.8.13、5.7.23、6.7.23 標準要求）。
1、自動脫落電源插頭插座：
泊車時插上電源插頭，裝置開始工作，當啟動車輛時充電插頭自動脫落，車輛迅速起步。（車輛啟動時，插頭無法插入）脫離時間、汽車啟動時＜2 秒自動脫離，滿足 GB7956.1-2014 中 5.7.23 標準要求。
2、自動繞線器：
懸掛于車庫內，3*2.5mm2 軟質橡膠護套線長度可達 15 米，ABS 工程塑料外殼，當充電結束時自動收縮回位。
3、智能充電器：
完全自動智能充電，無須看護，能根據車輛蓄電池虧電的大小程度，自動選擇最佳充電電流，對蓄電池進行有效保護。
供電、AC180v-240v~0.5-2.1A 50/60Hz 效率＞97％
充電、DC27.6V/2-15A(智能調節)，充電時，紅色發光管指示，充電完成綠色發光管指示。
4、脫離報警及應急手動
車輛啟動時隨著插頭脫離的同時，報警器發出“嘀”一聲。由于某種因素在車輛啟動時插頭沒能脫離，

這時報警器連續發出“嘀”、“嘀”、“嘀”聲，警示操作者插頭沒有脫離，這時應關閉汽車電源，到充

電端口處，（有一蓋板）往上抬起蓋板，插頭將彈出。


（二）自動充氣裝置

1、氣泵：

功率大、充氣速度快、從 6Kg~8Kg 從 0 到充滿約 20 分鐘。

供電、AC180v-240v～0.8－1A 50/60Hz

2、自動壓力控制： 可根據不同車型對儲氣罐的充氣啟始及結束壓力進行方便設定，充氣達到設定壓

力時自動停止。 壓力設定范圍、1－10Kg 本機設定 6-8Kg

充氣時間、6-8Kg 約 20 分鐘


四、安裝與使用


1、使用

車輛泊車時，給拖線盤供電，打開控制盒上蓋插

入脫離插頭，1 秒左右紅色充電指示燈亮，表示充電正

常工作，電瓶充滿后紅色指示燈熄滅，綠色指示燈亮。

如果氣包壓力低于設定壓力（出廠時調到 6-8kg，用戶

可根據需要重新調整）氣泵開始工作氣壓充到設定值

自動停止。

2、安裝：開孔式安裝

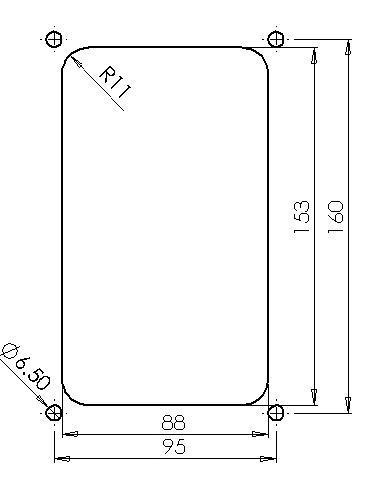

控制器安裝及車輛開孔尺寸


控制器尺寸






充電充氣裝置箱體安裝孔尺寸

充電充氣裝置箱體的尺寸為
3、 接線：

分別將充電機、 充氣泵電源線外接充電充氣控制箱的三芯插座（電源） 內、 將信號燈線外接充電充氣控制箱的三芯插座(信號)、 將自動充電控制盒輸出的三芯插頭插入充電充氣控制箱的三芯插座、 將充電充氣控制箱輸出的二芯護套線的紅色線接汽車正 24v 受控電源（即汽車啟動后才有的正 24v） ， 黑色線接搭鐵線， 將空氣泵的輸出管接到汽車空氣瓶。
控制器的連接方式（如圖）

黃色接點火開關一端；
黑色接報警燈一端
藍色與 24V 電源負極并線接入報警燈的另外一端
裝置箱的接線方式（如圖）

輸入電源與控制器的輸出電源連接
信號線與控制器的信號線連接 輸
出電源與蓄電池連接 氣泵輸出與
儲氣罐連接
五 、 注意事項
1.手動脫離： 如脫離報警器（駕駛室中） ， 說明沒有自動脫離， 應關閉汽車電源， 到充電端口處， （有一蓋板） 往上抬起蓋板， 插頭將彈出。
2.插上充電插頭后， 3 秒左右紅色充電指示燈亮起， 表示充電正常工作， 蓄電池充滿后紅色指示燈熄滅， 綠色指示燈亮起。
3.蓄電池充滿電時間約為 8 小時， 氣罐充滿氣時間約為 20 分鐘。黃色接點火開關一端；黑色接報警燈一端藍色與 24V 電源負極并線接入報警燈的另外一端裝置箱的接線方式（如圖）
4.遠離易燃、 易爆物品， 確保足夠的通風， 保持干燥。
5.請嚴格按照使用說明書安裝使用。
6.確保充電機與待充蓄電池組箱匹配。
7.確保交流輸出、 直流輸出連接正確。
8.裝置工作過程中不要觸摸輸出、 輸入帶電端子， 謹防觸電。

六、 產品型號

序號	名稱	配置	規格
1	自動脫離充電系統 YD-SES30 A	自動脫離控制器 YD-SES30	電壓 220V 最大電流 20A 防護等級 IP55
		自動充電裝置 YD-SC30	24V， 15A 3 米充電， 配置 3 米輸入輸出線， 3 米信號線
		卷線盤（選配） YD－J15/YD－J10	15 米帶充電插頭/ 10 米帶充帶電插頭
2	自動脫離充電/充 氣 系統 YDSES30 B	自動脫離控制器 YD-SES30	電壓 220V 最大電流 20A 防護等級 IP55
		自動充電/充氣裝置 YD-SCC30	充電機輸出 24V， 15A 氣泵輸出氣壓 0.8mpa 3 米充電， 配置 3 米輸入輸出線， 3 米信號線
		卷線盤（選配） YD－J15/YD－J10	15 米帶充電插頭/ 10 米帶充帶電插頭
